Kada je riječ o sučeono zavarenim fitinzima za cijevi, odabir odgovarajuće debljine stijenke ključna je odluka koja može značajno utjecati na performanse, sigurnost i isplativost vašeg sustava cjevovoda. Kao iskusan dobavljač spojnih dijelova za sučeono zavarene cijevi, iz prve sam ruke svjedočio važnosti ovog izbora u raznim industrijskim primjenama. U ovom blogu podijelit ću neke ključne čimbenike i smjernice koje će vam pomoći da donesete pravu odluku.
Razumijevanje osnova debljine stijenke
Debljina stijenke čeono zavarenih fitinga za cijevi određuje njihovu sposobnost da izdrže unutarnje i vanjske pritiske, otpornost na koroziju i mehanička naprezanja. Obično se mjeri u inčima ili milimetrima i specificira se prema standardnim rasporedima cijevi. Različiti rasporedi predstavljaju različite debljine stjenke za određeni promjer cijevi. Na primjer, raspored 40 i raspored 80 dva su uobičajeno korištena rasporeda, s tim da raspored 80 ima deblju stijenku od rasporeda 40 za istu nazivnu veličinu cijevi.
Čimbenici koji utječu na odabir debljine stijenke
1. Zahtjevi za tlak
Jedan od primarnih čimbenika koje treba uzeti u obzir je unutarnji tlak kojemu će cijevni spoj biti izložen. Primjene s višim tlakom zahtijevaju spojeve debljih stijenki kako bi se spriječilo pucanje ili curenje. Tlačna vrijednost spojnice izravno je povezana s debljinom stijenke, materijalom i promjerom. Možete koristiti tablice tlaka koje dostavljaju organizacije za industrijske standarde kako biste odredili odgovarajuću debljinu stijenke na temelju maksimalnog radnog tlaka vašeg sustava. Na primjer, u visokotlačnim parnim vodovima, fitinzi s debelim stijenkama bitni su za osiguranje sigurnog i pouzdanog rada.
2. Karakteristike tekućine
Priroda tekućine koja teče kroz cijev također igra presudnu ulogu. Korozivne tekućine, poput kiselina ili slane vode, mogu postupno nagrizati unutarnju površinu priključka. U takvim slučajevima, deblja stijenka može osigurati dulji radni vijek dopuštajući određeni gubitak materijala zbog korozije. Osim toga, viskoznost i temperatura tekućine mogu utjecati na opterećenje spojnice. Visokotemperaturne tekućine mogu zahtijevati deblje stijenke kako bi se održao strukturni integritet, jer se čvrstoća materijala može smanjiti na povišenim temperaturama.
3. Mehanička opterećenja
Vanjska mehanička opterećenja, poput vibracija, savijanja ili udara, mogu opteretiti spojeve cijevi. Ako se fiting nalazi u području gdje može biti izložen takvim opterećenjima, deblja stijenka može povećati njegovu otpornost na deformacije i kvarove. Na primjer, u sustavu cjevovoda instaliranom u proizvodnom pogonu s teškim strojevima, priključci moraju biti u stanju izdržati vibracije bez pucanja ili curenja.
4. Uvjeti ugradnje
Okolina postavljanja također može utjecati na odabir debljine stijenke. Ako se armatura postavlja u tijesnom prostoru ili na području s ograničenim pristupom radi održavanja, možda bi se radije radilo o debljim stijenkama kako bi se smanjio rizik od oštećenja tijekom instalacije ili budućeg servisiranja. S druge strane, u nekim primjenama gdje je težina zabrinjavajuća, kao što je u zrakoplovnoj ili pomorskoj industriji, može se odabrati tanji zid sve dok još uvijek može zadovoljiti zahtjeve performansi.
Materijalna razmatranja

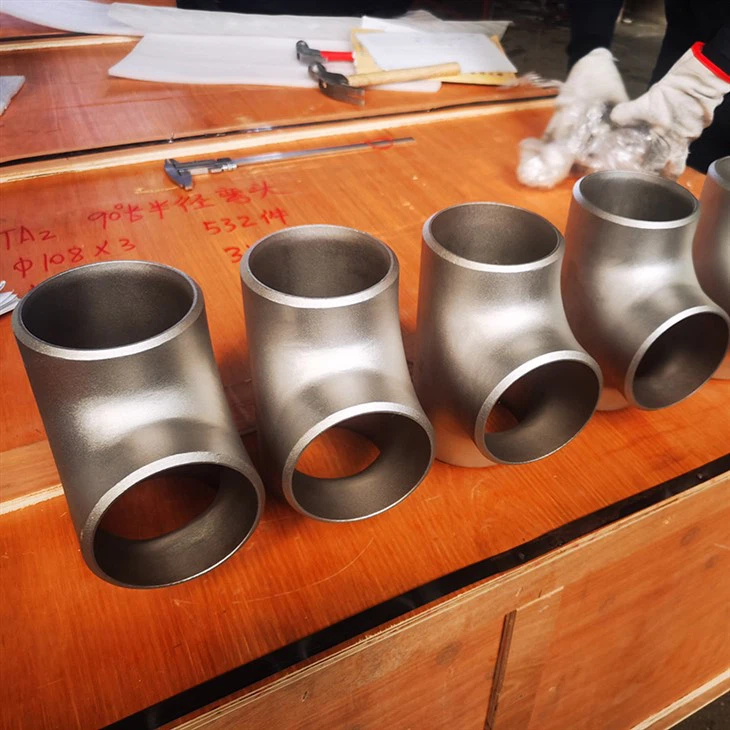

Izbor materijala za sučeono zavarene spojeve cijevi usko je povezan s debljinom stijenke. Različiti materijali imaju različita svojstva čvrstoće i otpornosti na koroziju. Na primjer, nehrđajući čelik je poznat po svojoj izvrsnoj otpornosti na koroziju, što znači da u nekim slučajevima tanja stijenka može biti dovoljna u usporedbi s okovom od ugljičnog čelika u korozivnom okruženju.Završni dio od nehrđajućeg čelikaje popularan izbor za primjene u kojima je otpornost na koroziju ključna. Titan je još jedan materijal visokih performansi koji nudi vrhunski omjer čvrstoće i težine i izvrsnu otpornost na koroziju.Priključak od titanamože se koristiti u zahtjevnim primjenama kao što su kemijska obrada i iskorištavanje nafte i plina u moru.
Industrijski standardi i kodeksi
Pridržavanje industrijskih standarda i kodova ključno je pri odabiru debljine stjenke sučeono zavarenih spojeva cijevi. Standardi kao što su ASME B31.3 (procesni cjevovodi), ASME B31.1 (električni cjevovodi) i API (Američki institut za naftu) standardi daju detaljne smjernice o dizajnu cijevi i fitinga, uključujući zahtjeve za debljinu stijenke. Ovi standardi osiguravaju sigurnost i pouzdanost cjevovodnog sustava i često ih zahtijevaju regulatorna tijela.
Analiza troškova i koristi
Dok armature debljih stijenki općenito nude bolju izvedbu i izdržljivost, također imaju veću cijenu. Važno je provesti analizu troškova i koristi kako biste pronašli optimalnu ravnotežu između učinka i troškova. Uzmite u obzir početnu kupovnu cijenu, troškove instalacije, troškove održavanja i očekivani radni vijek armature. U nekim slučajevima, nešto deblji zid može rezultirati duljim životnim vijekom i manjim zahtjevima za održavanje, što može nadoknaditi veće početne troškove tijekom vremena.
Postupak odabira debljine zida korak po korak
- Definirajte zahtjeve sustava: Jasno odredite maksimalni radni tlak, karakteristike tekućine, mehanička opterećenja i temperaturni raspon vašeg sustava cjevovoda.
- Odaberite materijal: Na temelju tekućine i uvjeta okoline odaberite odgovarajući materijal za fiting. Razmotrite faktore kao što su otpornost na koroziju, čvrstoća i cijena.
- Pogledajte Standarde: Konzultirajte industrijske standarde i kodove kako biste odredili minimalne zahtjeve debljine stijenke za svoju primjenu.
- Izvršite izračune: Koristite inženjerske izračune ili softverske alate za provjeru primjerenosti debljine stijenke na temelju specifičnih uvjeta vašeg sustava.
- Razmislite o budućem proširenju: Ako postoji mogućnost budućeg proširenja sustava ili promjena radnih uvjeta, možda bi bilo mudro odabrati nešto deblji zid kako bi se prilagodile ovim potencijalnim promjenama.
Primjeri odabira debljine stijenke u različitim primjenama
1. Kemijska obrada
U tvornici za kemijsku preradu, gdje se transportiraju korozivne kemikalije,Križ od nehrđajućeg čelikaobično se koriste armature s relativno debelom stijenkom. Debela stijenka štiti od korozije i osigurava dugotrajnu cjelovitost cjevovodnog sustava.
2. Industrija nafte i plina
Na naftnim i plinskim platformama na moru, cijevi su izložene teškim uvjetima okoline, uključujući visoki tlak, koroziju u slanoj vodi i mehanička opterećenja. Sučeono zavareni fitinzi za cijevi s debelim stijenkama ključni su za izdržavanje ovih izazova i osiguranje sigurnosti rada.
3. Proizvodnja električne energije
U elektranama, kako nuklearnim tako i fosilnim gorivima, sustavi cjevovoda prenose tekućine visoke temperature i visokog tlaka. Odabir odgovarajuće debljine stijenke armature ključan je za sprječavanje curenja i osiguravanje učinkovitog prijenosa energije.
Zaključak
Odabir odgovarajuće debljine stjenke za sučeono zavarene spojeve cijevi je složen, ali bitan zadatak. Uzimajući u obzir čimbenike kao što su zahtjevi za tlakom, karakteristike tekućine, mehanička opterećenja, svojstva materijala i industrijski standardi, možete donijeti informiranu odluku koja će rezultirati sigurnim, pouzdanim i isplativim sustavom cjevovoda. Kao dobavljač spojnih dijelova za sučeono zavarene cijevi, posvećen sam pružanju visokokvalitetnih proizvoda i stručnih savjeta koji će vam pomoći da zadovoljite svoje specifične potrebe. Ako ste u procesu planiranja novog sustava cjevovoda ili nadogradnje postojećeg, potičem vas da kontaktirate kako bismo razgovarali o vašim zahtjevima i pronašli najbolja rješenja za vaš projekt. Radimo zajedno kako bismo osigurali uspjeh vaše instalacije cjevovoda.
Reference
- ASME B31.3 Kodeks procesnih cijevi
- ASME B31.1 Kodeks energetskih cjevovoda
- API standardi za cjevovode industrije nafte i plina
- Baze podataka svojstava materijala za nehrđajući čelik, titan i druge metale
